11 طرح جک ریلی درب پارکینگ
جک ریلی درب پارکینگ انتخابی دقیق برای ورودی هایی است که درب به صورت کشویی حرکت می کند و نیاز به کنترل نرم, ایمنی مناسب و هماهنگی کامل با وزن درب, تعداد تردد و سازه فلزی دارند.
| بخش قابل بررسی | توضیح کاربردی |
|---|---|
| نوع بازشوی ریلی | حرکت کشویی زمانی درست عمل می کند که مسیر ریل کاملا صاف باشد و لنگه درب بدون گیرکردن روی چرخ ها جابه جا شود. |
| وزن و طول درب | وزن لنگه و طول مسیر حرکت روی انتخاب توان موتور و نوع دنده شانه ای اثر دارد و نباید تنها از روی ظاهر درب تصمیم گرفت. |
| تردد روزانه ساختمان | ورودی کم تردد با مجتمع پر رفت و آمد نیاز یکسانی ندارد و ظرفیت کاری موتور باید با فشار استفاده روزمره هماهنگ شود. |
| موتور و گیربکس | گیربکس قوی حرکت یکنواخت تری ایجاد می کند و در زمان شروع یا توقف ناگهانی فشار کمتری به قطعات مکانیکی وارد می شود. |
| برد و فرمان مرکزی | برد کنترل زمان حرکت, قدرت موتور, توقف نرم, فرمان ریموت و ارتباط با تجهیزات ایمنی را مدیریت می کند. |

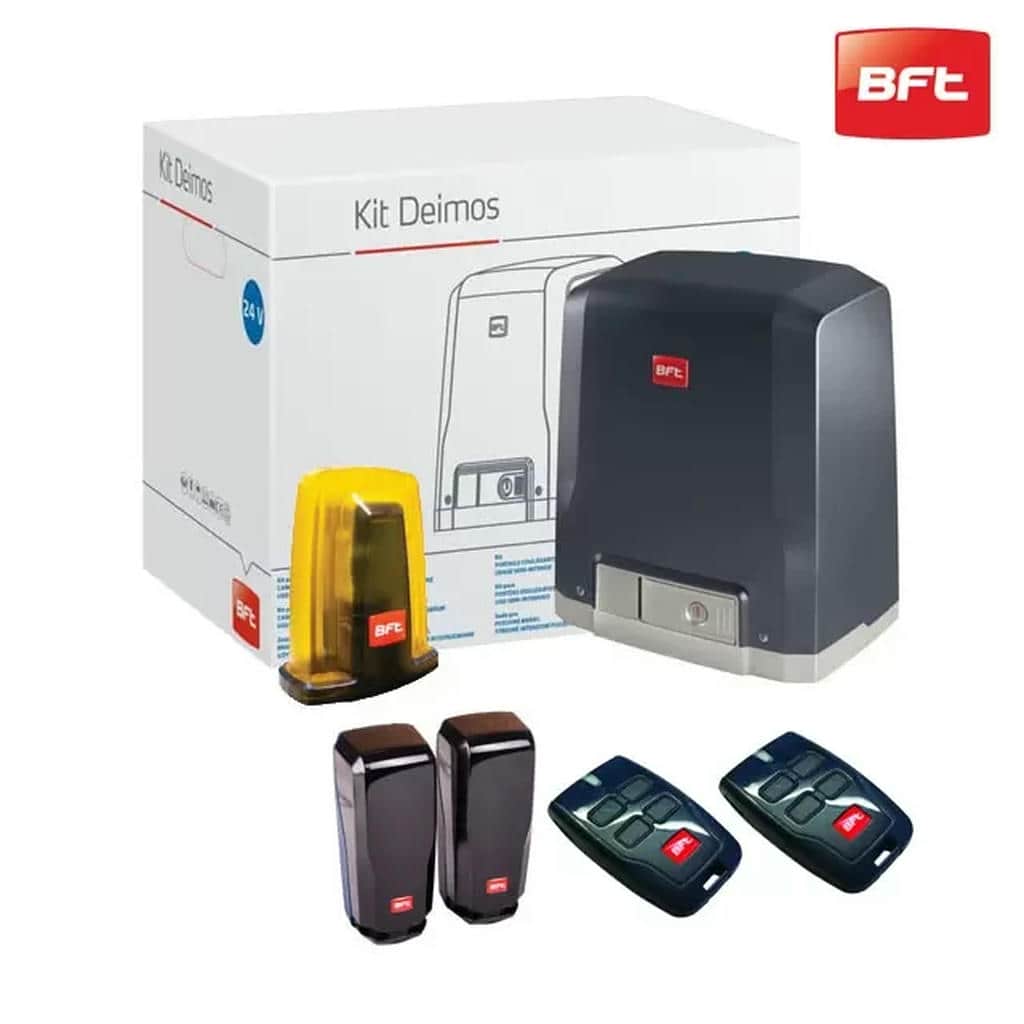

| ریموت و فتوسل | ریموت دسترسی روزانه را ساده می کند و فتوسل با تشخیص مانع در مسیر عبور, احتمال برخورد با خودرو یا نفر را کاهش می دهد. |
| هماهنگی با درب فلزی | درب فلزی یا ویلایی باید شاسی محکم, چرخ سالم و ریل تمیز داشته باشد تا موتور زیر فشار اضافی کار نکند. |
ساختار و اجزای اصلی جک ریلی درب پارکینگ

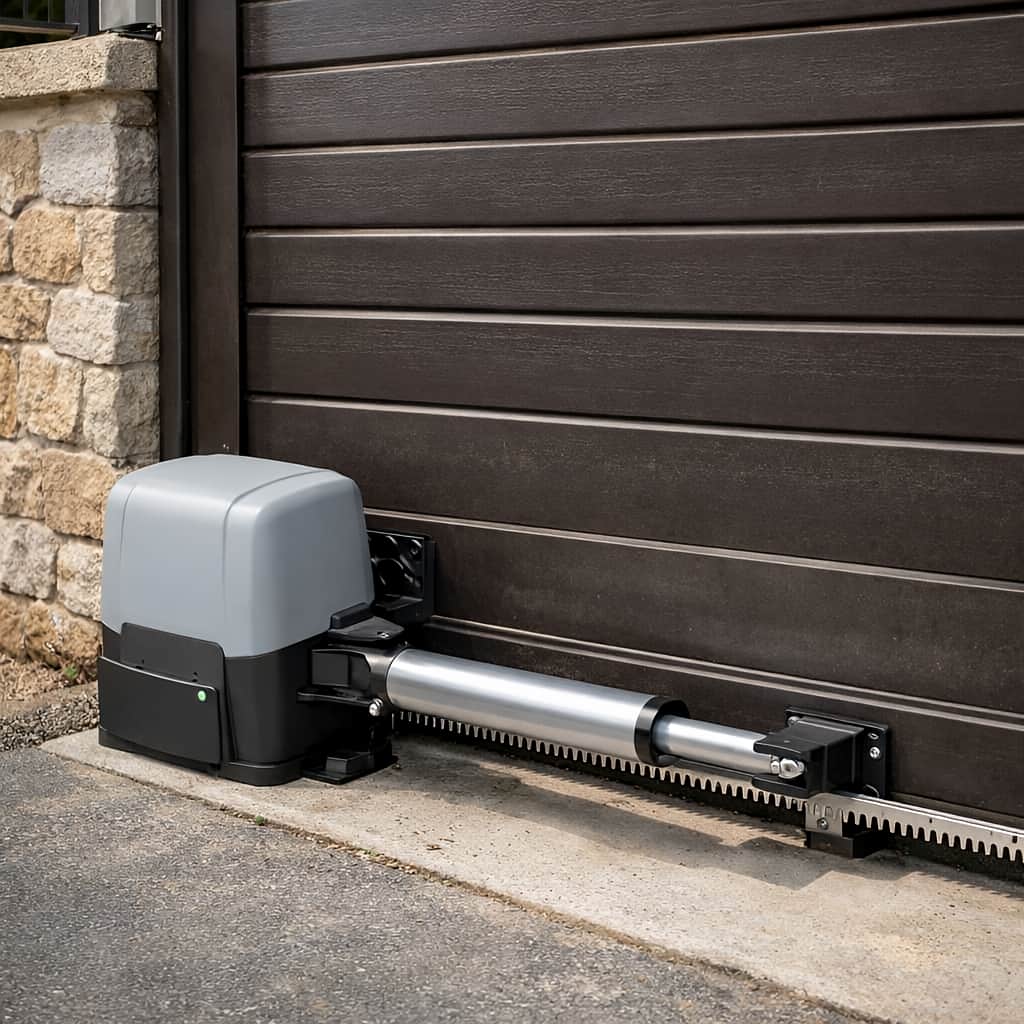

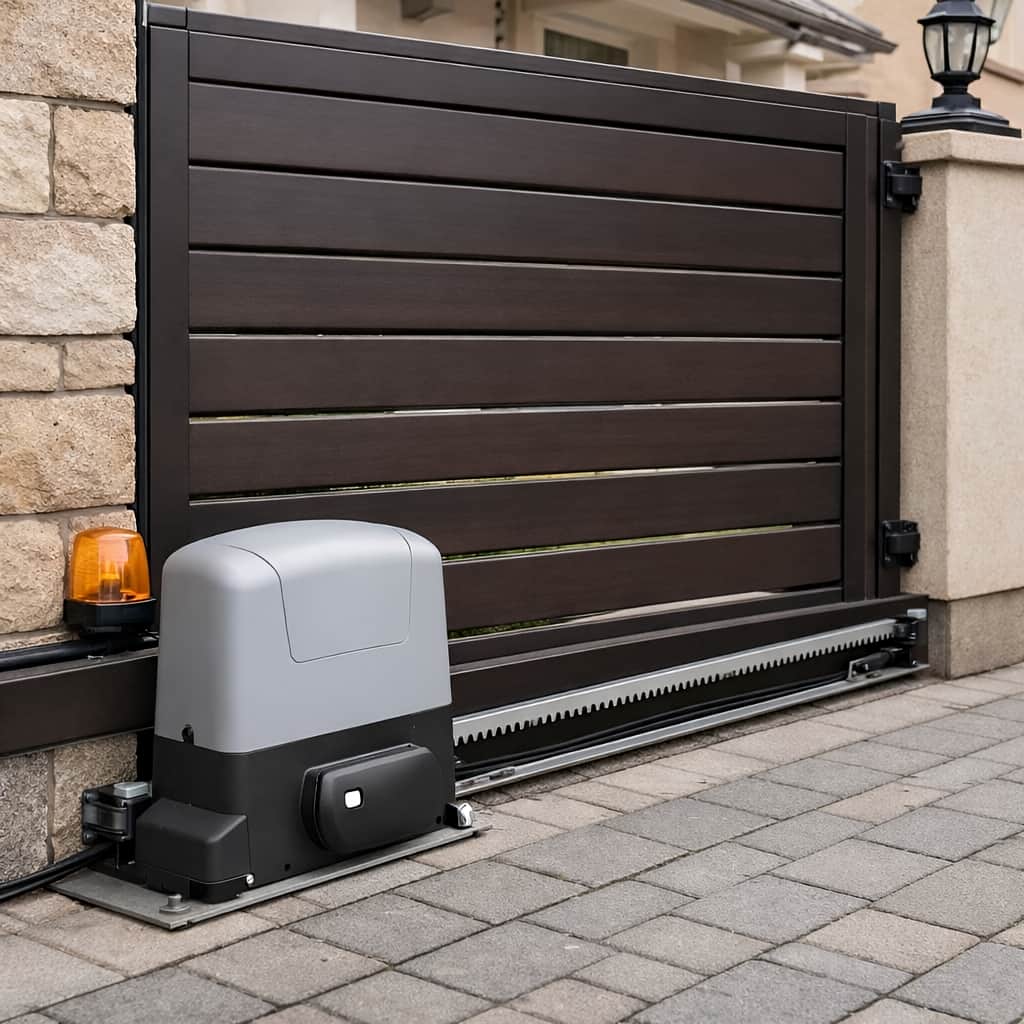

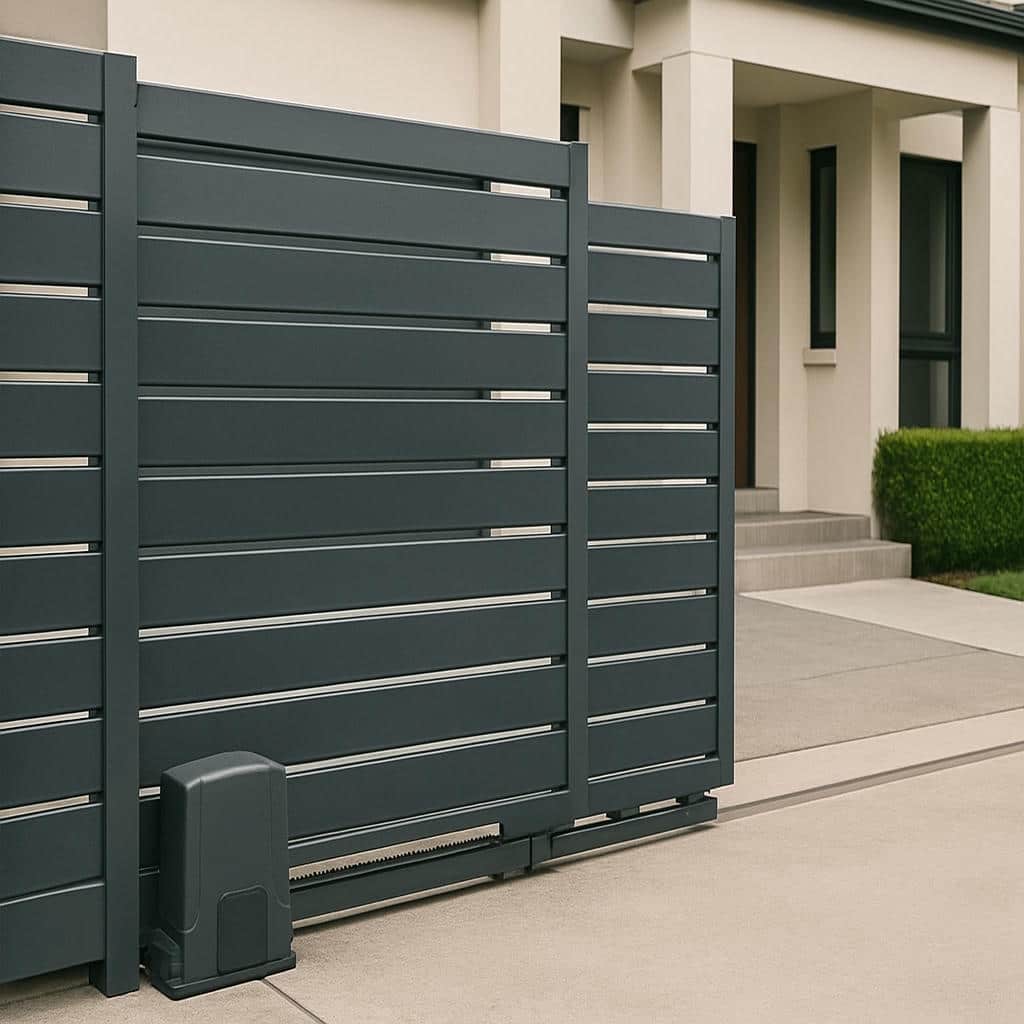

جک ریلی درب پارکینگ روی درب هایی اجرا می شود که به جای باز شدن لولایی, روی ریل به سمت چپ یا راست حرکت می کنند. در این سیستم, موتور کنار مسیر حرکت قرار می گیرد و با درگیر شدن چرخ دنده موتور با دنده شانه ای نصب شده روی لنگه, درب را جابه جا می کند. کیفیت ریل, سلامت چرخ ها, وزن درب, تعداد تردد و وضعیت شاسی فلزی, همگی روی عملکرد نهایی اثر دارند. اگر مسیر ریلی تراز نباشد یا چرخ ها گیر داشته باشند, حتی موتور قوی هم بعد از مدتی تحت فشار قرار می گیرد. معیار انتخاب صحیح این است که توان موتور, ظرفیت کاری و تنظیمات برد با وزن درب و میزان استفاده واقعی هماهنگ باشد. در ورودی های ویلایی معمولا مسیر حرکت طولانی تر است و باید فضای باز شدن کامل درب بررسی شود. ریسک انتخاب غلط, حرکت کند, صدای اضافه, آسیب به دنده شانه ای و استهلاک زودهنگام گیربکس است. به همین دلیل بازدید فنی قبل از نصب اهمیت زیادی دارد.
جزئیات فنی ریل و موتور جک ریلی درب پارکینگ

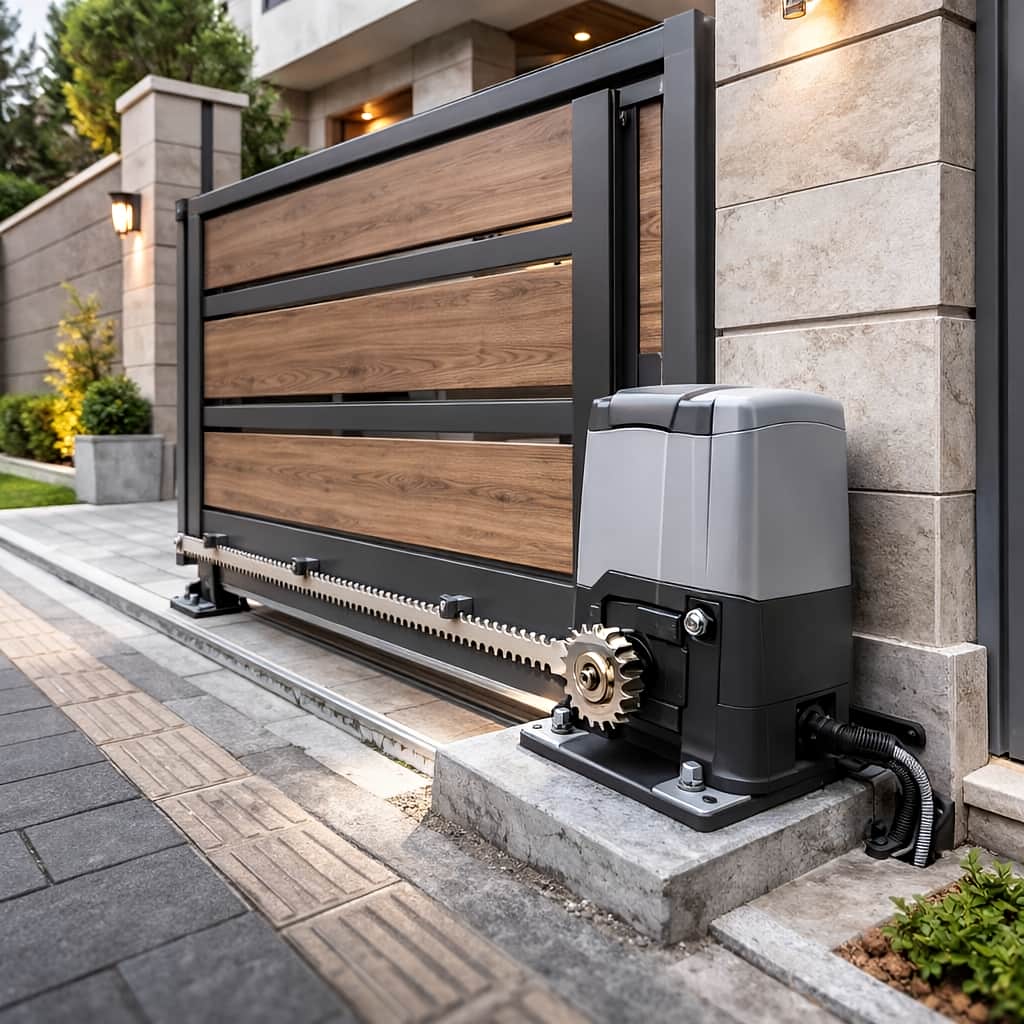

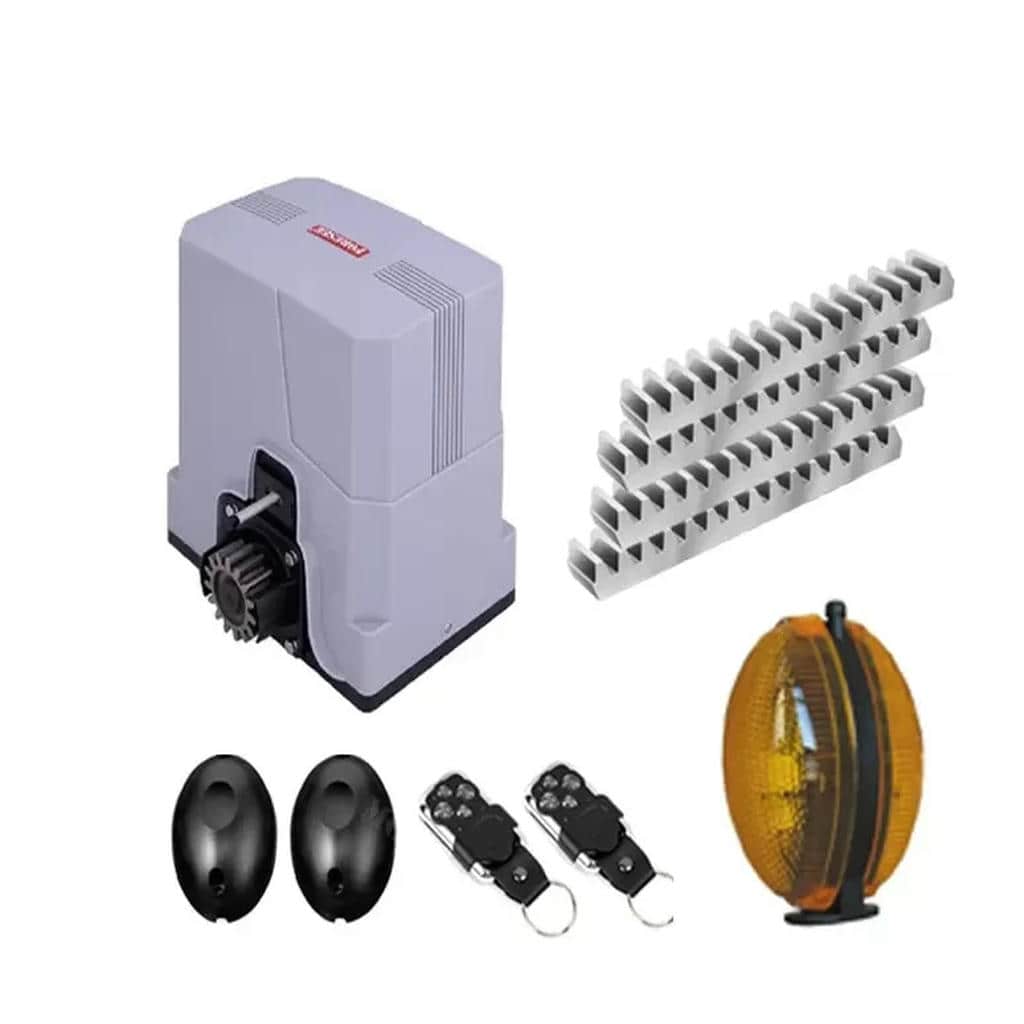

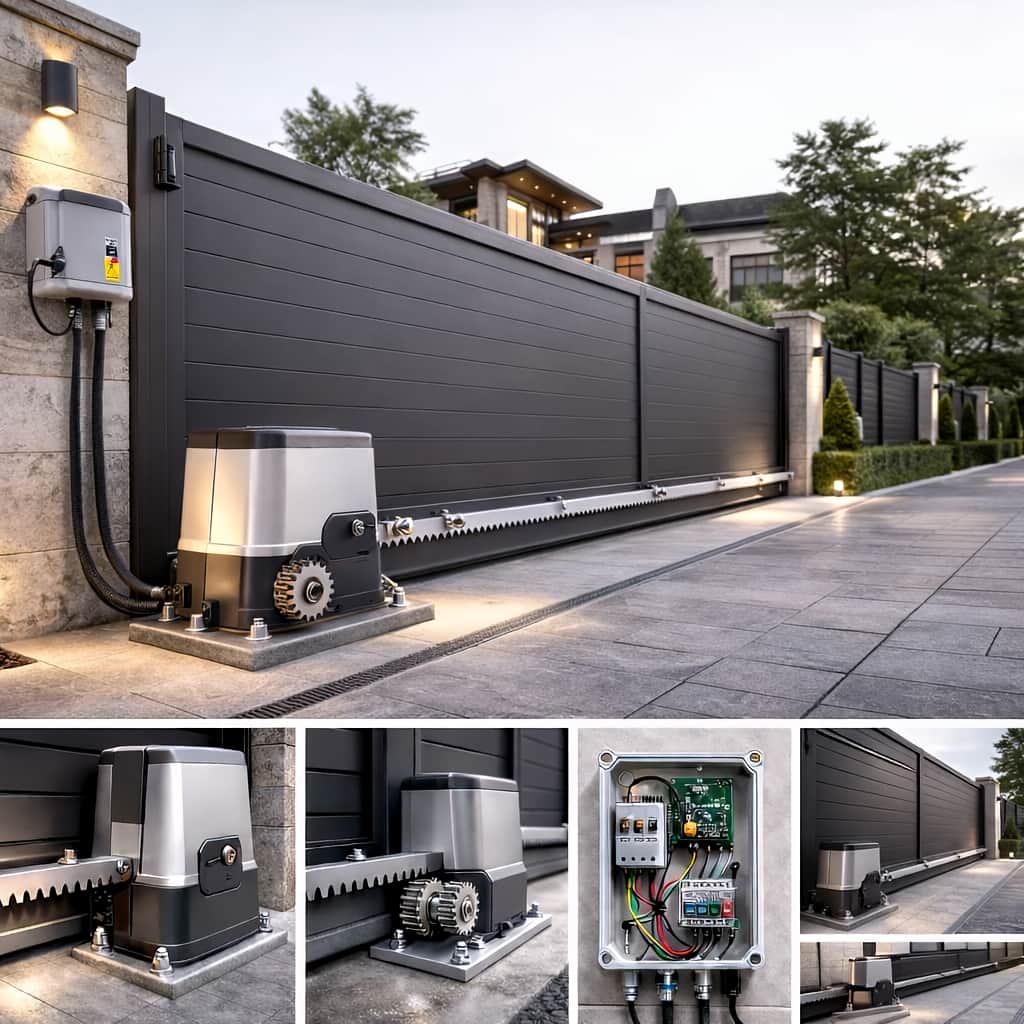

کیفیت اجرای جک ریلی درب پارکینگ از ریل شروع می شود. ریل باید مستقیم, تمیز, بدون شکستگی و هماهنگ با وزن درب باشد تا چرخ ها حرکت روانی داشته باشند. دنده شانه ای نیز باید با فاصله درست از چرخ دنده موتور نصب شود؛ فاصله زیاد باعث رد کردن دنده و فاصله کم باعث فشار غیرطبیعی روی موتور می شود. موتور و گیربکس باید متناسب با وزن لنگه و تعداد تردد انتخاب شوند, چون استفاده پی در پی در ساختمان های شلوغ, فشار حرارتی و مکانیکی بیشتری ایجاد می کند. برد فرمان نقش مهمی در تنظیم قدرت, زمان حرکت و توقف نرم دارد و اگر درست تنظیم نشود, درب در شروع یا پایان مسیر ضربه می زند. ریموت, آنتن, فلاشر و فتوسل هم باید در محل مناسب نصب شوند تا فرمان پذیری و ایمنی مسیر عبور بهتر شود. در درب های فلزی, وضعیت جوش شاسی, محل نصب پایه موتور و پوشش رنگی اطراف اتصالات باید بررسی شود تا بعد از اجرا, سیستم ظاهر تمیز و عملکرد پایدار داشته باشد.
کاربری های رایج جک ریلی درب پارکینگ در ورودی های فلزی

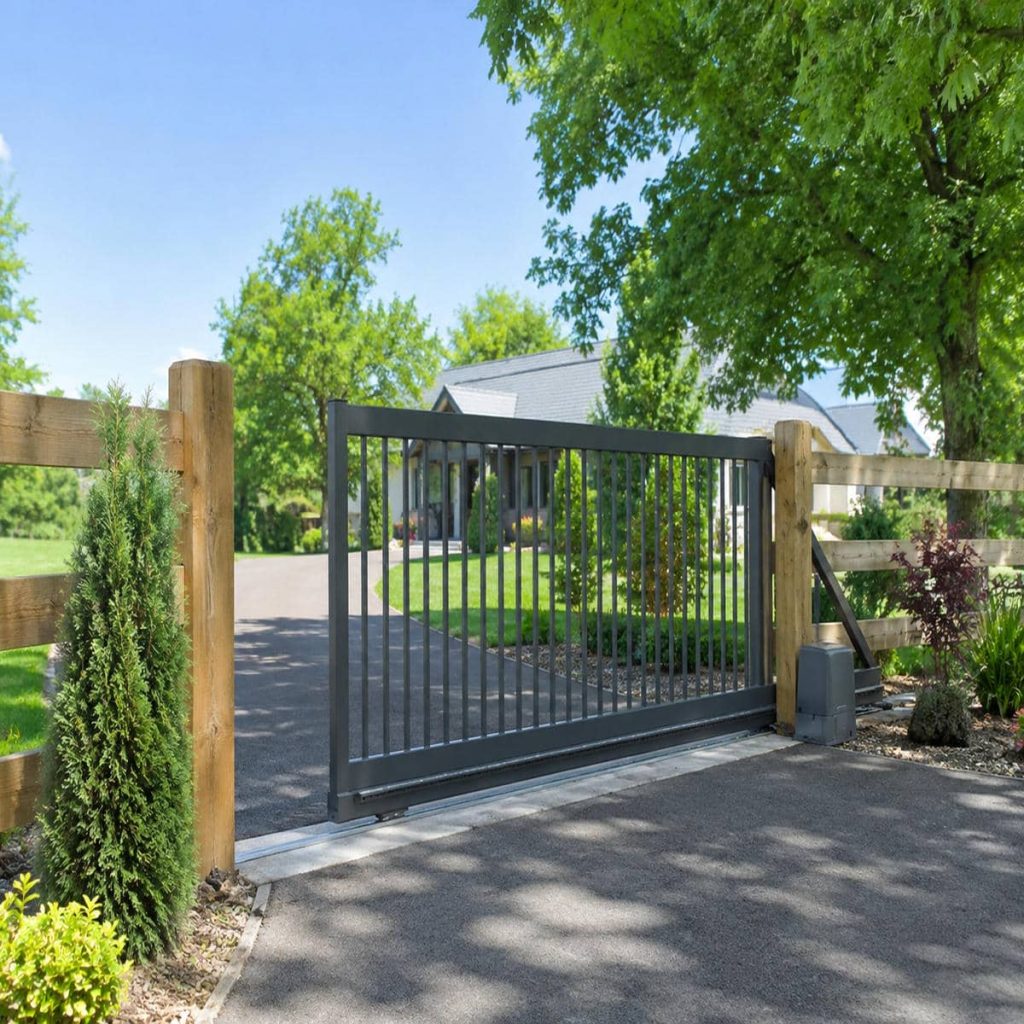

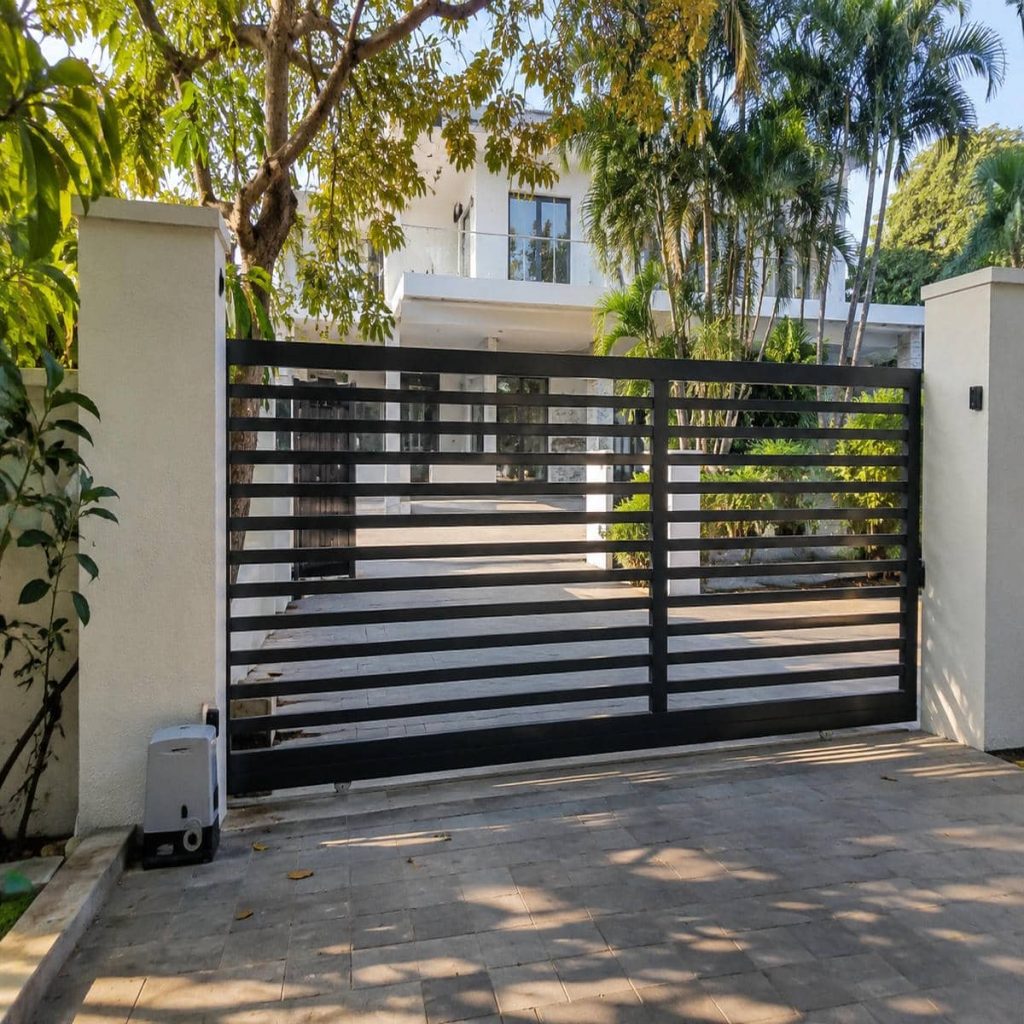

جک ریلی درب پارکینگ بیشتر در ورودی هایی استفاده می شود که فضای باز شدن درب به سمت داخل یا بیرون محدود است, اما در یک سمت دیوار یا محوطه, مسیر کافی برای حرکت کشویی وجود دارد. این مدل برای درب فلزی حیاط, درب پارکینگ مجتمع, ورودی باغ و درب ویلایی کاربرد زیادی دارد. در ساختمان های کم تردد, مدل های سبک تر هم می توانند پاسخگو باشند؛ اما برای ورودی هایی که خودروها در طول روز چندین بار عبور می کنند, باید به ظرفیت کاری موتور و کیفیت گیربکس توجه بیشتری شود. اگر درب طول زیادی داشته باشد, شاسی باید از تاب برداشتن محافظت شود و چرخ ها باید وزن را به شکل یکنواخت منتقل کنند. در ورودی هایی که مسیر عبور خودرو باریک است, فتوسل و تنظیم سرعت بسته شدن اهمیت بیشتری پیدا می کند. این سیستم زمانی بهترین عملکرد خود را نشان می دهد که ریل, چرخ, موتور, برد و تجهیزات ایمنی به صورت یک مجموعه هماهنگ دیده شوند, نه قطعات جدا از هم.
نصب و سفارش جک ریلی درب پارکینگ

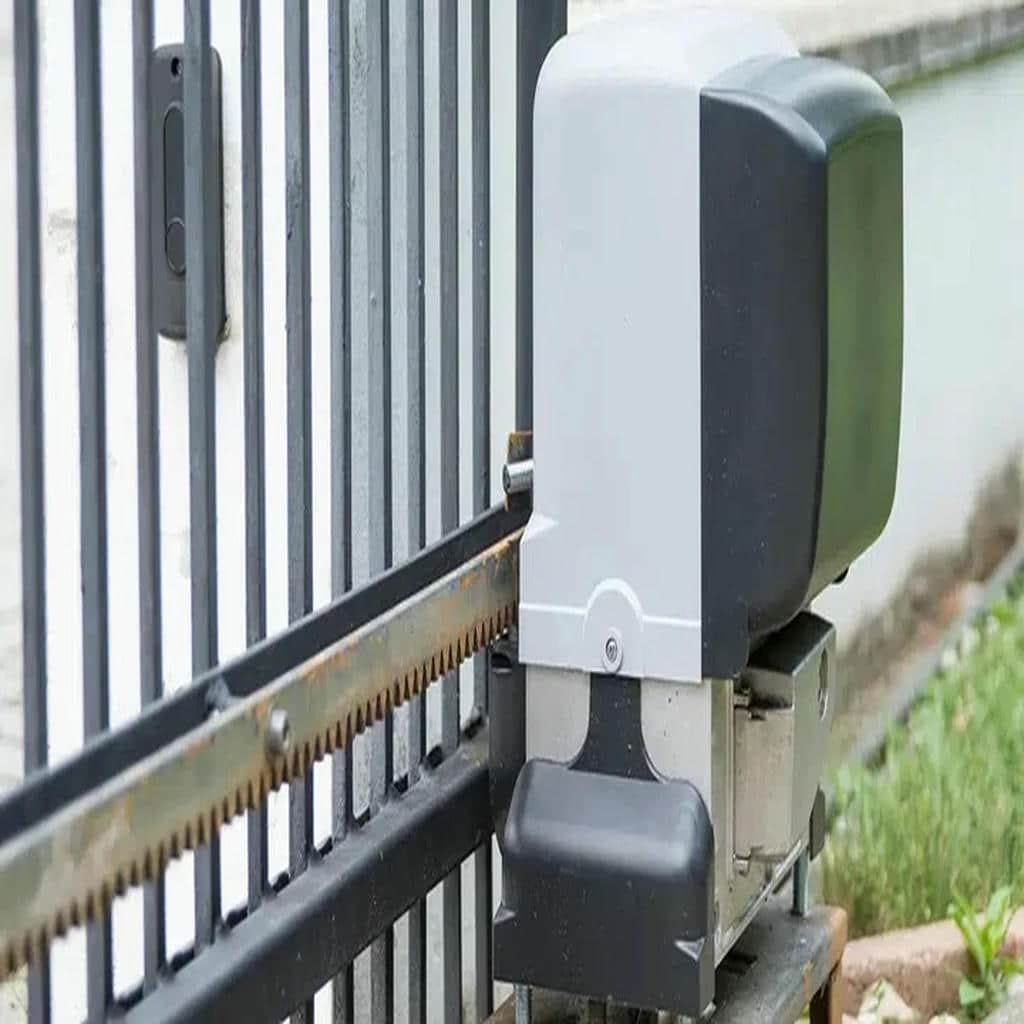

برای نصب و سفارش جک ریلی درب پارکینگ, ابتدا باید وضعیت درب بررسی شود؛ چون گاهی مشکل اصلی در خود موتور نیست, بلکه ریل موج دار, چرخ فرسوده یا شاسی ضعیف باعث عملکرد نامنظم می شود. قبل از سفارش, نوع بازشو, وزن تقریبی لنگه, طول مسیر حرکت, تعداد تردد, محل برق, فضای نصب موتور و نیاز به تجهیزات جانبی مثل ریموت و فتوسل مشخص می شود. اگر درب فلزی سنگین باشد, انتخاب موتور کم توان فقط در روزهای اول قابل قبول به نظر می رسد و بعد از مدتی خرابی های تکراری ایجاد می کند. برای ورودی های ویلایی نیز باید به رطوبت, گرد و غبار و محافظت از باکس کنترل توجه کرد. نصب اصولی شامل تراز کردن پایه موتور, تنظیم دنده شانه ای, سیم کشی مرتب, تست توقف نرم و بررسی عملکرد خلاص کن دستی است. برای انتخاب مدل متناسب با شرایط ورودی, می توان مشخصات پروژه را با فلز سازه مطرح کرد تا پیشنهاد فنی بر اساس کاربری واقعی ارائه شود.
نکات کلیدی جک ریلی درب پارکینگ
- ریل باید صاف و بدون گیر مکانیکی باشد.
- توان موتور با وزن درب هماهنگ شود.
- برد فرمان باید توقف نرم و تنظیم قدرت داشته باشد.
- فتوسل برای ایمنی مسیر عبور ضروری است.
- دنده شانه ای باید دقیق و هم راستا نصب شود.
- تردد روزانه در انتخاب مدل اثر مستقیم دارد.
- چرخ و شاسی قبل از اجرا بررسی شوند.
برای سفارش دقیق, وزن تقریبی درب, طول مسیر ریلی, تعداد تردد, وضعیت ریل و چرخ, محل نصب موتور و نیاز به ریموت یا فتوسل باید بررسی شود.
قیمت به توان موتور, نوع برد, تجهیزات ایمنی, وضعیت درب, متریال, شرایط نصب و جزئیات پروژه وابسته است و برای قیمت روز باید تماس گرفته شود.
